[摘要]本文通过对仓库的环境分析，介绍如何在仓库中设计和安装空气采样系统。

[关键词]ASD535-3，ASD535-4，冷库

1. 概述

在仓库里面设计空气采样系统时，有许多因素需要考虑，这些因素包括:

• 高度较高

• 烟雾分层

• 货架引起的隔断

• 很大的火灾负荷

• 维护访问

• 外部/内部污染物

对于开敞的仓库，应该遵从规范的要求，设计管道间距和采样孔间距，而且设计与大空间的设计类似，但是需要特别考虑由货架形成的隔断。而且需要考虑一些特殊区域，如叉车充电区域，控制区域，卸货平台区域，电力控制设备。

2. 顶部探测

使用一个安装在顶部的普通灵敏度的空气采样系统，来代替传统点式探测器能够满足规范的要求，在安装和维护方面比传统点式探测器有优势，

考虑到累加探测效果，性能也更加好。然而，考虑到仓库中巨大的火灾负荷，以及存储的物品的高价值，通常在存储高度超过头顶的吊

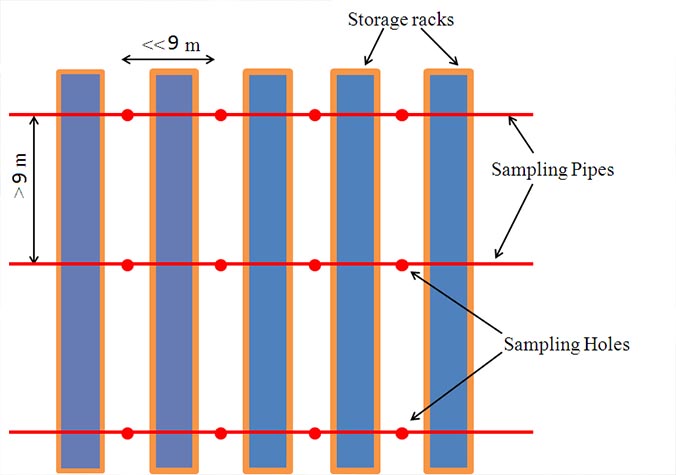

顶处，提供一个增强的保护是有利的。因此英国规范建议任何存储区域，只要超过头顶的高度，在吊顶处安装一个灵敏型的空气采样系统（Class B）,采样孔的间距应该遵守相关国家规范。（英国规范是任意一点到探测器的距离不得超过7.5 米，而中国规范是保护面积在80平米）吊顶安装的采样孔 应该 尽可能在走廊上方，特别地当货架高度大于吊顶高度的90%。注意，英国规范规定，当货架离顶部的距离小于300mm时，应该把存储货架当作墙来考虑，因此应该在每个走廊提供探测。国家的规范对于管道的走向没有明确的规定。有时候，管道在顶部横穿走道，管道间距大于9米，采样孔间距小于9米，而且采样孔置于走道的上方，如下图。这种方式管道可能会比较短，能够覆盖每一个走道。 注意，英国的规范可以做到管道间距10米，因此下图中的间距从原来的10米调整到9米以适应我们国家的规范。在其它一些情况，现实中用得更多的是（特别是改造项目）管道沿着走道布置，见下图

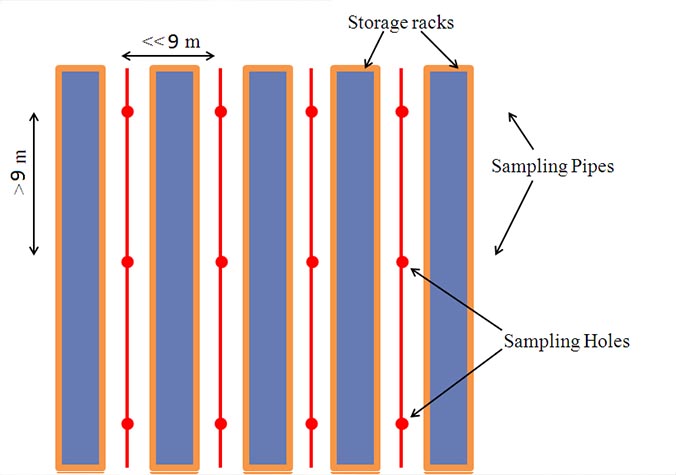

这种布管方案，更方便安装，但是也许需要更多的管道，也可以每隔一个走道进行布管，虽然这不是较优。许多仓库具有很长的走道，因此从传送时间来考虑，管道在顶部横穿走道，并且在地面上提供一个维护测试点也是比较现实可行。具体使用哪种顶部布管方案取决于被保护的仓库的特点。

3.货架探测

对于许多仓库，货架内额外的探测是更加理想的。下面的一些点全部或部分适用于大部分仓库-取决于特别的风险和每个仓库的特点。

1, 当保护高架仓库时，采样孔的数量应该与存储货物的火灾负荷和货架高度相对应。建议在水平方向采样孔布置得密一些，以减少烟雾在采样孔之间穿越，导致不能被及时探测。建议较大的采样孔间距是6m.

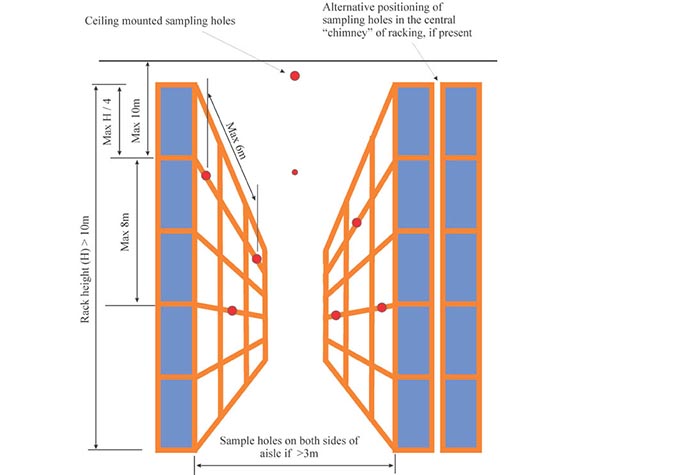

2, 当货架高度超过8米，应该提供货架内探测。货架内探测的较顶部采样孔距离货架顶部的高度应该不超过货架高度的25%，并且距离顶部不得超过10米。货架内探测的垂直高度较大8米，因此当货架的高度超出10.5米时，很可能需要2层货架内探测，当货架高度超出21米时，很可能需要3层以上的货架探测。

3，在使用多层货架内探测时，每一层的采样孔应该与下一层的采样孔有偏移，来减少烟雾在采样孔之间垂直上升，产生漏报的可能。

4，货架内管道和采样孔的位置取决于货架的详情和存储的货物，通常有两种选择：

A) 管道放置在背靠背的货架中间

B) 管道放置在货架边缘，靠近走道边缘。 相比于另一种方案，这种方案更加可靠和并且更加快速，因为它离着火源更近（如走道内的小车）。

虽然这种方案更容易安装和测试，但是这种方案使得管道容易被机械设备破坏。选择何种方案，取决于货架的设计，材料的火灾风险和运营的活动。注意，当使用货架边缘的方案时，通常只需要在走道的一侧布置管道，除非走道非常宽（比如大于3米）。当使用多层探测时，应该使用采样孔偏移。

4.ASD535在仓库应用中的优势

ASD535探测器，由于其出色的性能，成为所有空气采样探测系统的选择之一。ASD535-4探测器包含2个探测腔，支持总共400米管道，可以覆盖4000平米。举例来说，如果1个仓库的面积是4000平米，其它品牌的探测器可能需要2台或者更多，但是使用ASD535-4，只要1台探测器就可以满足要求。

5.冷库

对于一些冷库，由于冷凝以及结冰问题的存在，使得大部分空气采样探测器都无能为力，它们通常需要把探测器装在冷库的外面，采样管道穿过保温墙之后，再在冷库里面布置，然而这种方案可能只能工作几个月。几个月之后，穿墙部位的管道都将结冰。太仓和路雪的仓库就是一个失败的例子。然而，对于ASD535探测器来说，冷库完全没有问题。ASD535可以安装在-30度的环境里工作，而无需增加任何其它辅助设备。因此对于冷库，无需再东奔西走，只有ASD535可以工作在-30度的环境里。

6.与传统FAS系统的接口

早期探测系统通常只是整个大楼消防系统的一部份，因此ASD探测器通常需要接入整个大楼的FAS系统中。ASD535探测器内置3个继电器，通过继电器输出给FAS系统，信号为1个火警信号，1个预警信号和1个故障信号。如果需要额外的继电器，可以增加继电器卡进行扩展。

参考文献

1.《火灾自动报警系统设计规范》GB50116-98

2.Code of Practice for Design, Installation, Commissioning & Maintenance of

Aspirating Smoke Detector (ASD) Systems
